La jauge de mesure d'allongement de vis de bielle TILTON / ARP (référence 100-9942) est un outil de précision de niveau compétition. Pour faire simple : elle sert à serrer les vis de bielle de la manière la plus précise et sécurisée possible, non pas en mesurant le couple de serrage (avec une clé dynamométrique), mais en mesurant l'allongement physique de la vis.

Voici en détail à quoi elle sert et pourquoi elle est indispensable pour les moteurs haute performance :

1. Pourquoi mesurer l'allongement plutôt que le couple ?

Quand vous serrez une vis avec une clé dynamométrique, une grande partie de la force que vous appliquez est "perdue" à cause de la friction (entre les filets et sous la tête de la vis). Selon le lubrifiant utilisé, l'état des filets ou la propreté, un même couple de serrage (ex: 60 N·m) peut donner une tension de serrage complètement différente d'une vis à l'autre.

• Le problème : Une vis de bielle mal tendue peut casser ou se desserrer, ce qui détruit instantanément le moteur.
• La solution : Une vis se comporte comme un ressort très rigide. Pour qu'elle maintienne la bielle parfaitement fermée à 9000 tr/min, elle doit être étirée d'une valeur ultra-précise (souvent de l'ordre de quelques centièmes de millimètre). Mesurer l'allongement est la seule méthode fiable à 100 % pour garantir que la vis a atteint sa tension optimale, indépendamment de la friction.

2. Comment ça fonctionne exactement ?

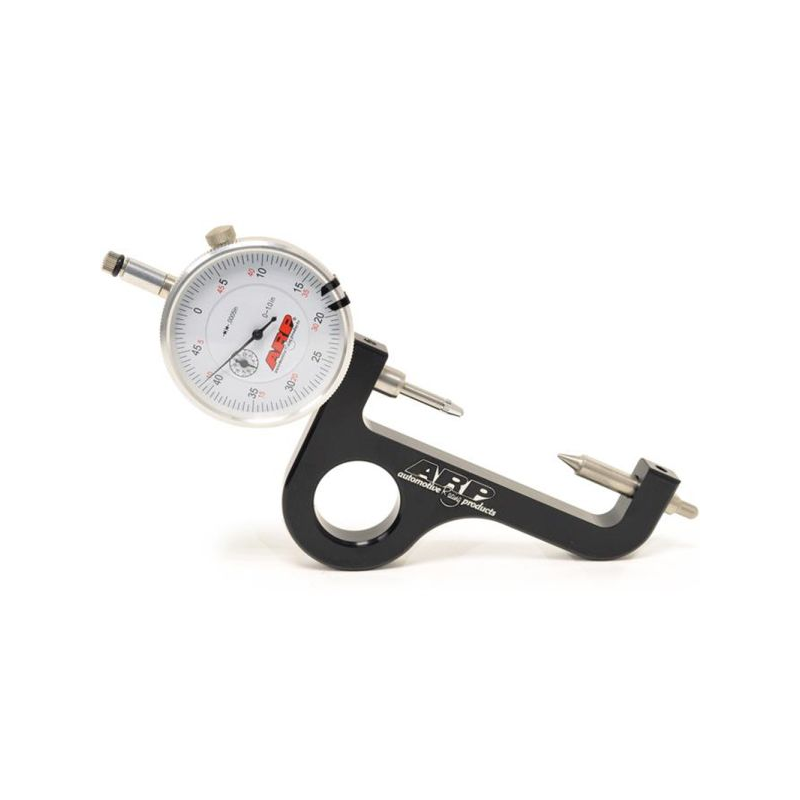

L'outil se présente sous la forme d'un support en C rigide équipé d'un comparateur à cadran (ou digital) de haute précision.

1. Mesure à vide : Avant d'installer la vis, vous placez la jauge sur la vis de bielle non serrée. Les pointes de la jauge se logent dans les petits creux usinés aux deux extrémités de la vis ARP. Vous mettez le cadran à zéro.
2. Serrage : Vous commencez à serrer la vis dans la bielle.
3. Contrôle : Vous replacez la jauge. Le cadran vous indique exactement de combien de micromètres ou centièmes de millimètre la vis s'est allongée sous l'effort.
4. Ajustement : Vous ajustez le serrage jusqu'à atteindre précisément la valeur d'allongement recommandée par ARP (fournie dans la notice de la vis).

3. Les avantages majeurs de cet outil

• Sécurité absolue : Vous éliminez les variables inconnues liées au frottement ou à la lubrification.
• Suivi de la santé des vis : Les vis de bielle ARP sont réutilisables, mais elles ont une limite d'élasticité. En mesurant la vis "au repos" avant chaque remontage, si vous constatez qu'elle ne revient pas à sa longueur initiale (déformation permanente), cela signifie qu'elle est fatiguée et qu'il faut la jeter.
• Performance : C'est le standard requis en Formule 1, en WRC, en dragster et pour tout montage de moteur de compétition (comme les blocs forgés).

En résumé : La jauge ARP 100-9942 est l'outil ultime pour s'assurer que vos vis de bielle sont tendues à la perfection. C'est l'assurance-vie du bas-moteur de votre voiture de course.

​
